Molle a tazza spessore da mm. 0,25 a mm. 12


simboli :
De = Ų esterno
Di = Ų interno
s= spessore
H = altezza
H+s = altezza piu' spessore
Quando č richiesto un elevato accumulo di energia elastica con un ingombro ridotto, si ricorre alle molle di flessione a disco conico ( dette anche a tazza o molle Belleville ) costituite da uno o piu' elementi anulari leggermente conici.

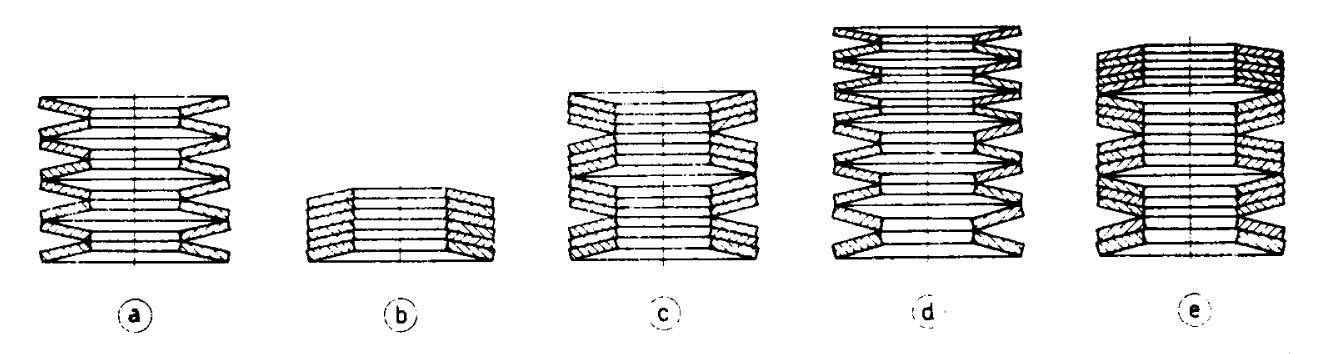

ESEMPI DI MONTAGGIO DELLE MOLLE A TAZZA

Costruendo molle a piu' elementi semplici a conicitą invertite (a) a paritą di carico la freccia č uguale al numero degli elementi moltiplicato per la freccia del singolo elemento.
Con pacchi di elementi semplici sovrapposti (b) a paritą di freccia, il carico diviene uguale al numero degli elementi sovrapposti moltiplicato per il carico corrispondente alla freccia per un singolo elementoi.
Con elementi montanti a conicitą invertita (c) si ottiene
f tot = if e F tot = ZF
dove f = freccia della singola molla
F = carico corrispondente alla freccia f
i = numeri degli elementi
Z = numero degli elementi sovrapposti
f tot = freccia totale
F tot = carico corrispondente a f tot
Disponendo elementi di spessore diverso (d) oppure a pacchi di un diverso numero di dischi ( e) , a conicitą invertite, č possibile realizzare molle a rigidezza crescente con il carico.
TRATTAMENTI SUPERFICIALI STANDARD : fosfatazione . Altri ipi di trattamenti a richiesta
MATERIALI UTILIZZATI : al carbonio ,rif. UNI 7064 , legati 50CrV4 UNI 3545 , inox aisi 301( link)
